水泥自流平地面的用途相當廣泛，主要利用材料液態的特性，并根據地面的高低不平順勢流動，對地面進行自動找平。因此，對于對地面平整度要求高的地板鋪設，是很有必要的，如果條件允許，在鋪地磚前做自流平對地面進行找平也是不錯的選擇。然而，自流平地面經常會遇到開裂和起砂，究竟是怎么回事呢？

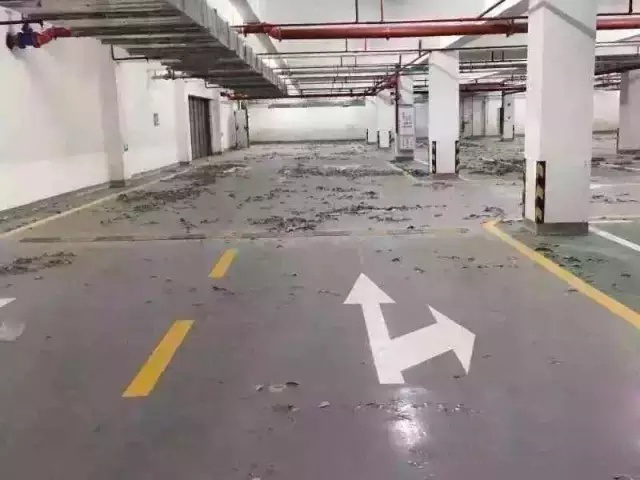

一、自流平地面開裂

1、塑性開裂

打了自流平之后，由失水過快引起，這是因為空氣濕度過低，自流平地面的水分蒸發太快，導致收縮不均勻，以致表面開裂。

自流平地面的設計有很多種原理，有部分自流平含有緩凝成分，那么在自流平加水之后倒入地面，它的初凝速度就越長，如果做到翻砂基層上，那么自流平的水向基層滲透越多。因此，要解決這個問題的發生，就要在自流平地面基層泡入大量的水來補充缺失的水，從而避免開裂。

2、溫度開裂

強烈的太陽光照射在自流平上面，使得自流平地面上下的溫差不一致而導致自流平的收縮不一致，進一步引起自流平開裂。這是因為強烈的陽光照射到自流平的表面會導致自流平的水蒸發過快，而水泥的反應速度是大概固定的，水泥的水化產物無法及時填充由于水分的蒸發而形成的空隙，所以會導致開裂。

與此同時，水泥自流平地面的快速揮發會導致自流平的毛細效應更多，而毛細效應的形成越多會導致自流平向毛細效應轉換而形成更多的空隙，也會導致自流平的開裂。

3、化學開裂

由于基層翻砂，水泥自流平做在翻砂基層上面，在水泥形成水化反應的強烈過程中，自流平會產生一定的硬力或彈性模量，如果基層太翻砂它的抗拉強度不夠，在水泥自流平地面發生硬力的階段就會把基層拉開導致自流平空鼓開裂。

由于基層上有膩子粉，基層膩子粉在水泥水化時它產生的硬力會因為膩子的拉升強度不夠，自流平地面會把膩子層拉開，從而導致自流平空鼓開裂，膩子里面含有部分氧化鈣，氧化鈣和水發生反應形成氫氧化鈣會導致膩子膨脹，從而導致自流平鼓包或開裂，如果膩子是石膏，水泥自流平里的鋁鹽會和石膏發生反應形成大量的膨脹物質32水硫鋁酸鈣或12水硫鋁酸鈣，從而導致自流平空鼓或開裂。

如果基層含有溶劑，自流平做在上面會導致自流平下面與基層的結合面不緊也會導致空鼓開裂，有些工地因為工人素質問題在基層有尿，尿里有磷酸氫鈣，它是水泥的超級反應劑，會導致自流平地面及基層的結合不凝固，從而導致自流平空鼓開裂。

二、自流平地面起砂

過早的在地面找平基層上涂刷水泥漿結合層，當鋪面層時，所刷的水泥漿已經風干硬化，不但沒有粘結力，反而起了隔離層作用，最終導致地面起砂。所以在做自流平時，一定要注意，前期施工要是做得好，自流平地面用上幾十年不成問題。

1、裝修前期，要先檢查好地面有沒有干燥，干裂的情況，最好確保地面的平整性，濕潤度和硬度。一定要給基層充分澆水濕潤。在施工的前一天，建議對基層澆水讓其濕潤，使得基層表面清潔干凈，但是注意不能積水，確保面層與基層黏結牢固。水泥自流平地面施工時需要根據工作區的寬度設置施工縫。一般來說施工寬度不超過6—8米，施工面可采用泡沫橡膠條分隔，橡膠條分隔前應放線定位。

2、準備一個大桶，要嚴格按照自流平石灰和水的比例進行調和攪拌。攪拌要分兩次進行，第一次攪拌大約需要3~5分鐘，然后停頓2分鐘，讓水泥反應一下，之后再攪拌約3分鐘，第二次要徹底攪拌，不能有塊狀或干粉的現象出現。最后出現的效果要呈流體狀。

3、等水泥自流平地面晾置了半個小時之后就可以把它倒在地面上，使用帶齒的靶子把自流平靶開，然后根據要求的厚度靶到不同大小的面積。等到它自然流平后，用帶齒的滾子在上面縱橫滾動。

4、最后的步驟就是等，一般等上個一天一夜，具體時間不定，一直等到水泥自流平地面完全干燥為止。
